鈑金沖裁件沖裁工藝總原則要求

3.1沖裁工藝總原則要求

3.1.1確保沖件的質量、模具壽命、操作安全性及可靠性的前提下綜合考慮追求實現低成本、低消耗、高效益生產的最大可能性。

3.2沖裁件質量指標及要求

3.2.1 沖裁件質量指標指：斷面質量、表面質量、尺寸精度和形狀誤差。

3.2.2 沖裁件斷面特征及質量要求

3.2.2.1 沖裁件斷面特征

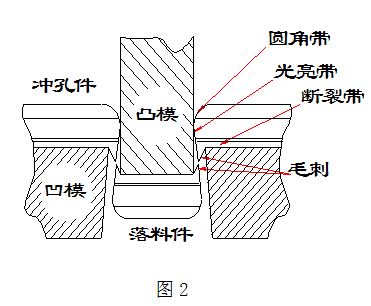

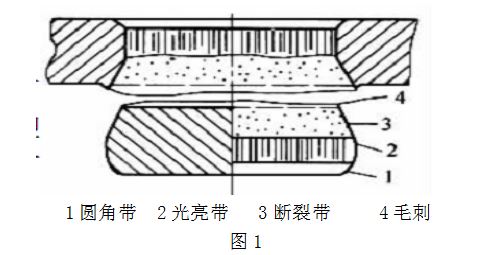

沖裁過程所得的沖裁件的斷面并不是光滑和垂直的，而是在斷面上形成了四個特征區，即圓角帶、光亮帶、斷裂帶和毛刺,沖裁過程的斷面四個特征見下圖1、圖2.

a) 圓角帶是刃口附近的板料在分離后所保留的殘余變形；

b)光亮帶則是斷面在塑性變形和脫離模具時板料與模具摩擦形成的；

c) 斷裂帶是在沖裁變形過程的斷裂階段形成的，主要是刃口處的微裂紋在拉應力作用下，不斷擴展而形成的撕裂面；

d) 毛刺是由于裂縫不在模具刃口處的板料表面上所致。

4.2.2.2評定斷面質量的主要參數指標：光亮帶及毛刺。

a) 對于落料件，光亮帶是工件的最大實體尺寸，當它與孔類配合光亮帶是工件的工作尺寸；對于沖孔件，光亮帶是工件的最小實體尺寸，當它與軸類配合，光亮帶是工件的工作尺寸。

b) 在鈑金生產加工中鈑金件尺寸規定以光亮帶部位作為工作、配合、檢驗的標準。
